In Entwicklung · Vorabversion 0.10

KNX-Projekte ansehen, prüfen und bearbeiten – ohne ETS.

Für Mac, iPad und iPhone.

KNX Atlas öffnet deine ETS-Projektdatei direkt auf Apple-Geräten. Topologie, Gebäude, Geräte, Parameter und Gruppenadressen werden zum Atlas deiner Anlage – und vor Ort beobachtest du den Bus, liest Gruppenwerte und nimmst Geräte in Betrieb.

Funktionen ansehen Informiert bleiben

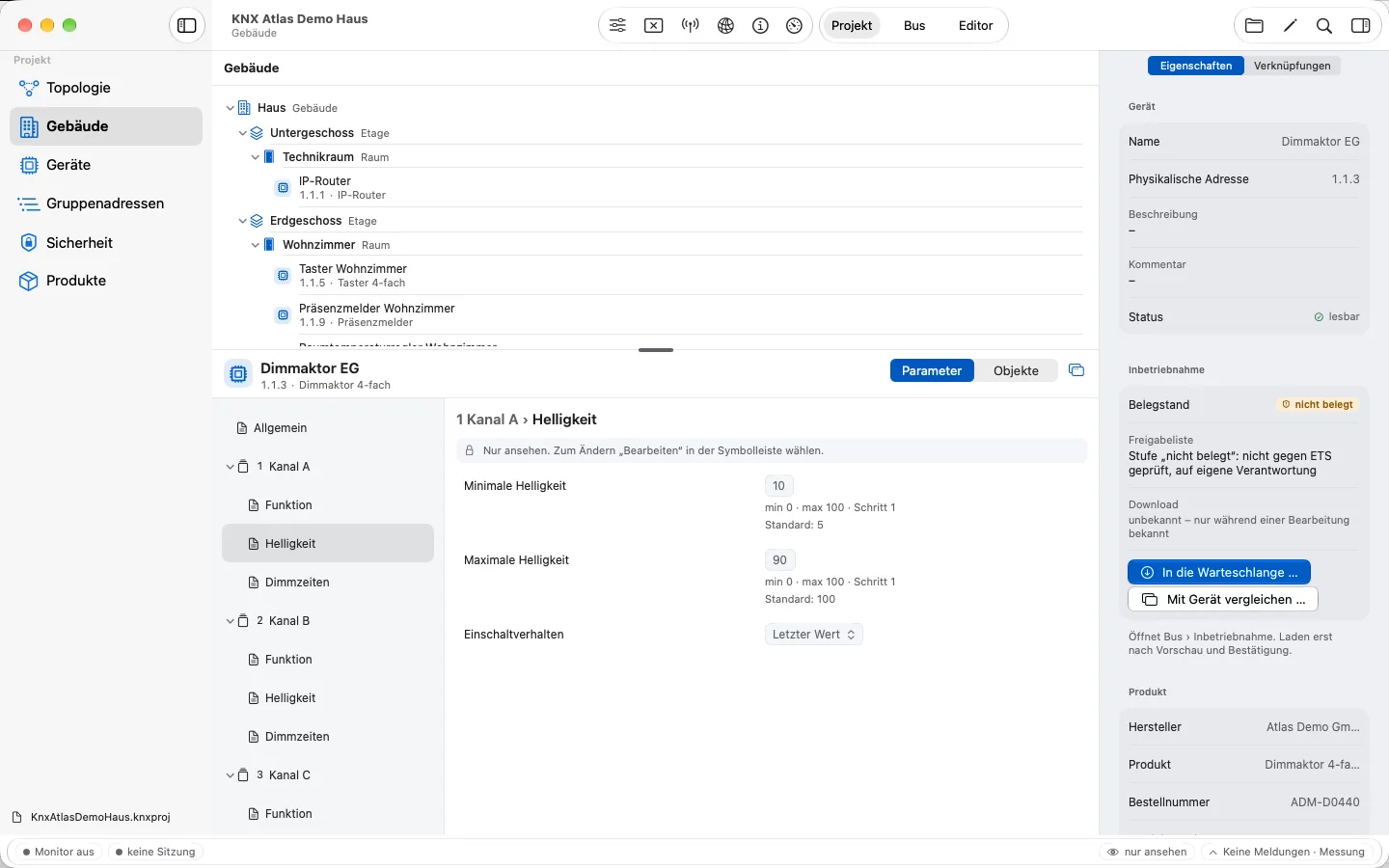

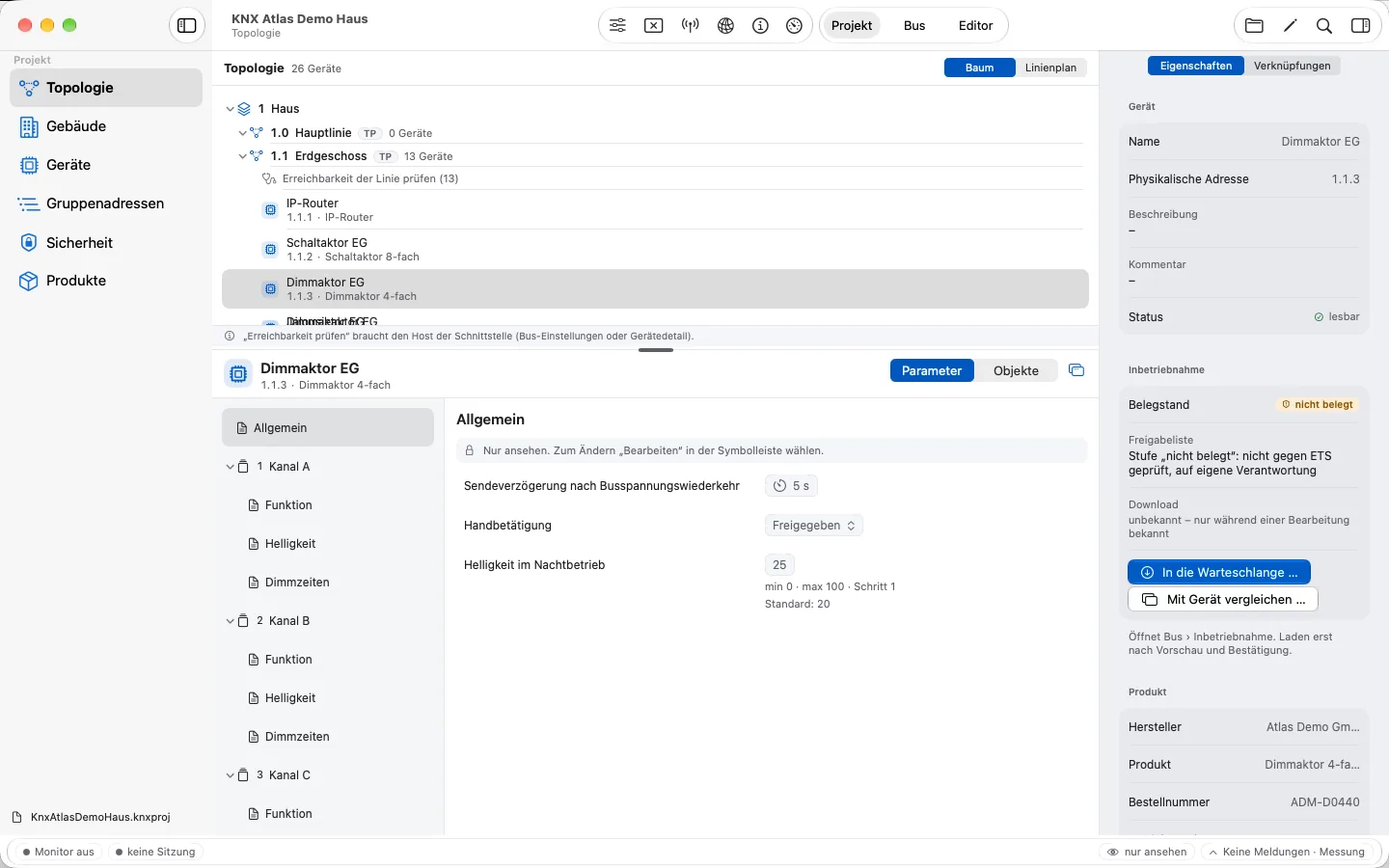

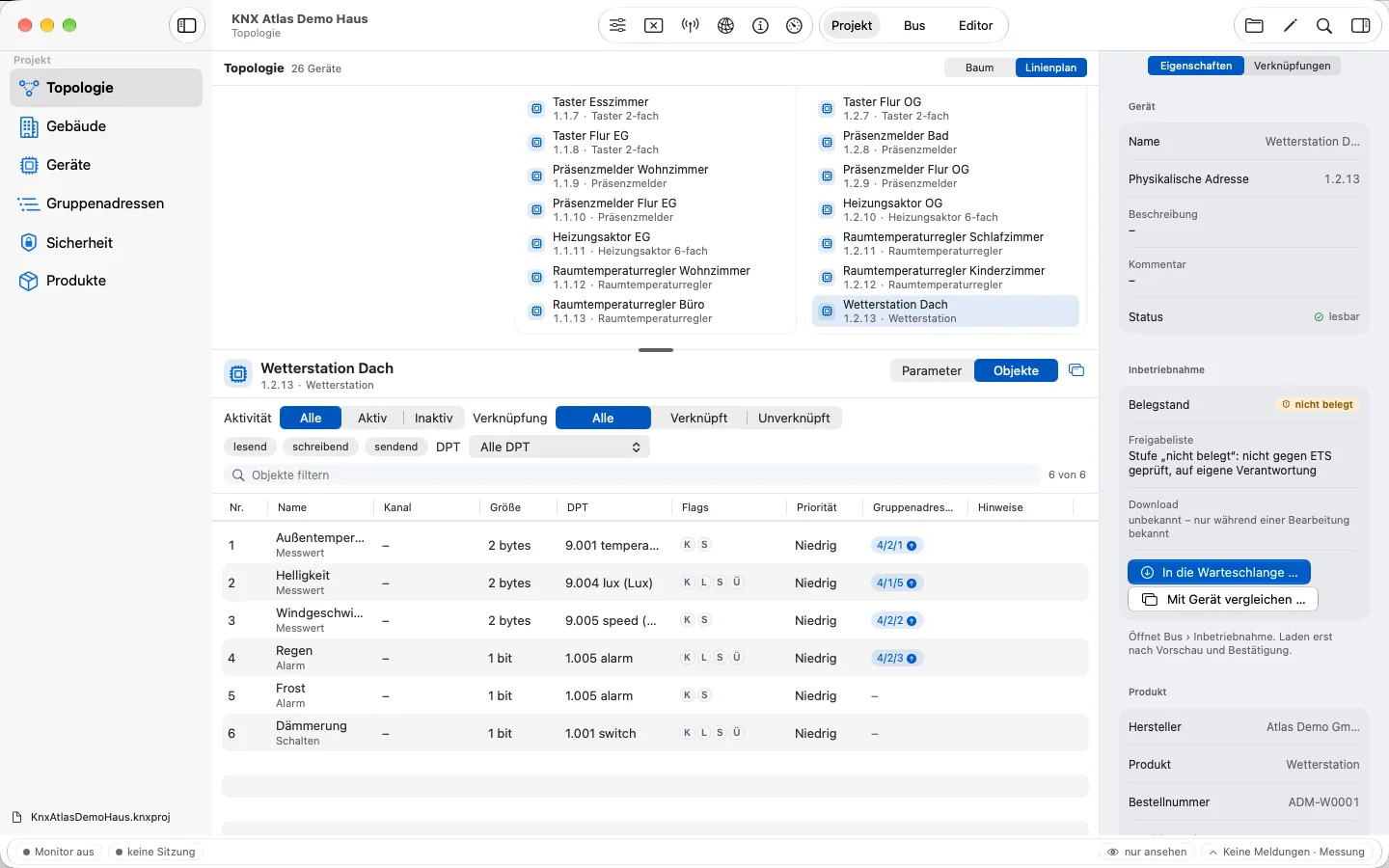

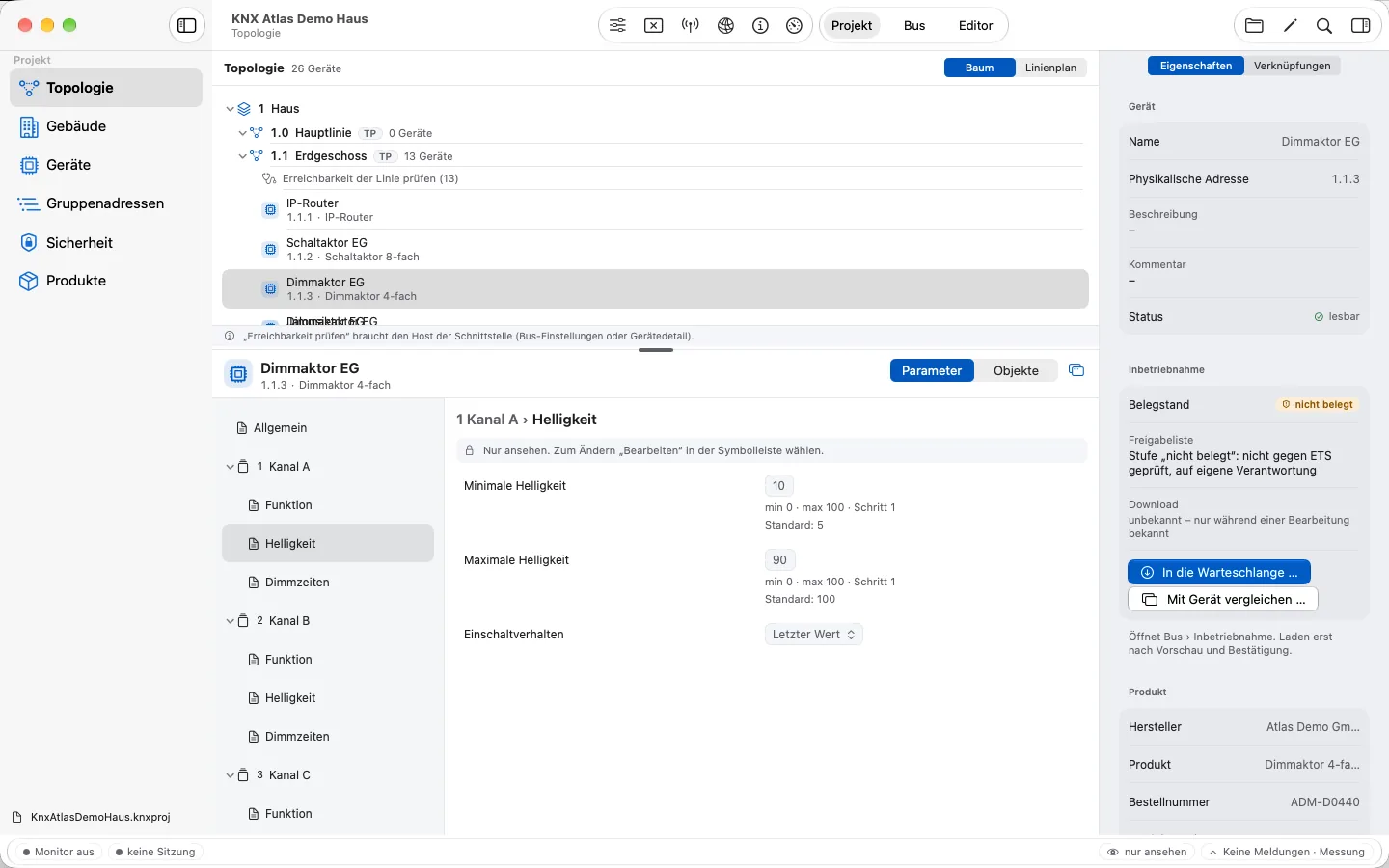

KNX Atlas auf dem Mac: Topologie des Demo-Projekts mit Parametern des Dimmaktors und Geräteinspektor.

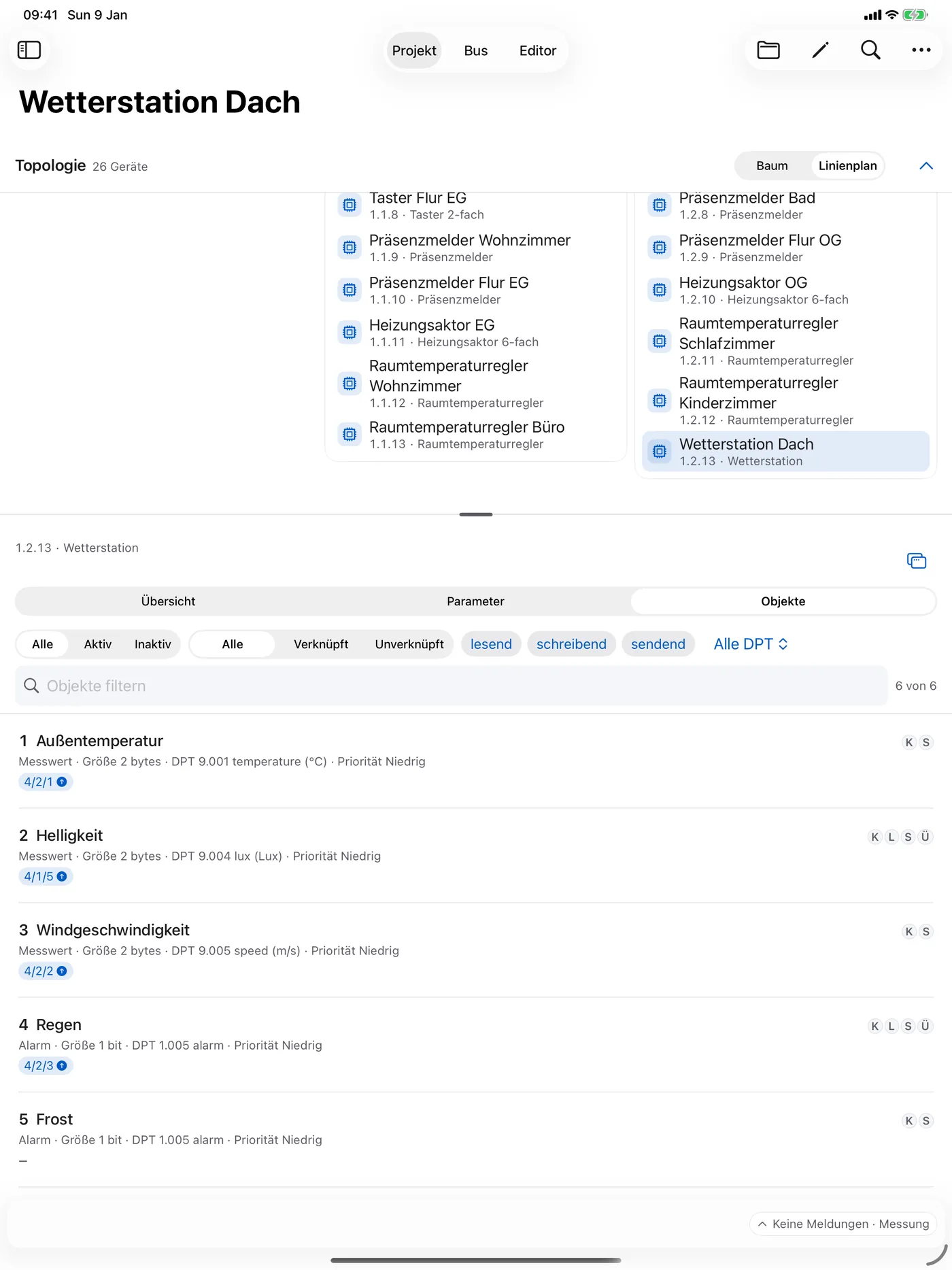

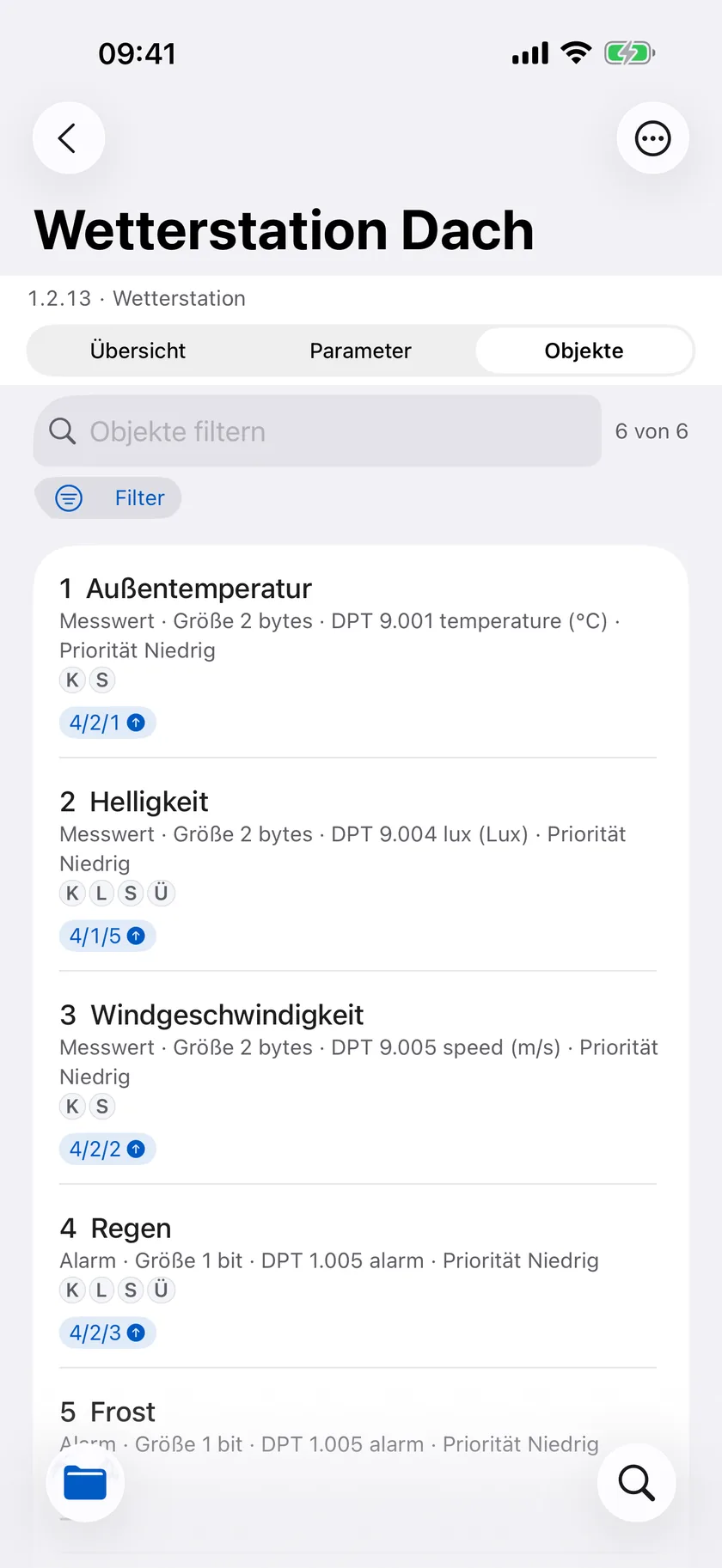

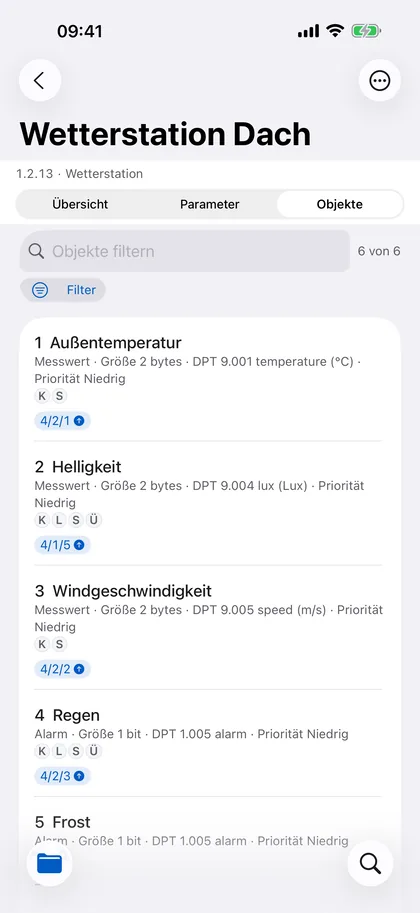

KNX Atlas auf dem iPhone: Kommunikationsobjekte einer Wetterstation mit Datenpunkttypen und Gruppenadressen.
  • Nativ für ApplemacOS, iPadOS und iOS 26
  • Lokal verarbeitetKein Upload, kein Konto
  • KNXnet/IPTunnelling mit KNX IP Secure
  • ETS6-Projekte.knxproj, auch passwortgeschützt

Funktionen

Vom Überblick bis zum geladenen Gerät.

KNX Atlas begleitet die Arbeit an einer KNX-Anlage durch alle Phasen – vom ersten Öffnen der Projektdatei bis zur Inbetriebnahme vor Ort.

Ein Projekt. Viele Perspektiven.

Die Anlage so ansehen, wie du sie gerade brauchst.

Manchmal kennst du die physikalische Adresse, manchmal nur den Raum oder den Gerätenamen. Jede Ansicht führt zum selben Projekt – vom Überblick zu den Details ist es nur ein Klick.

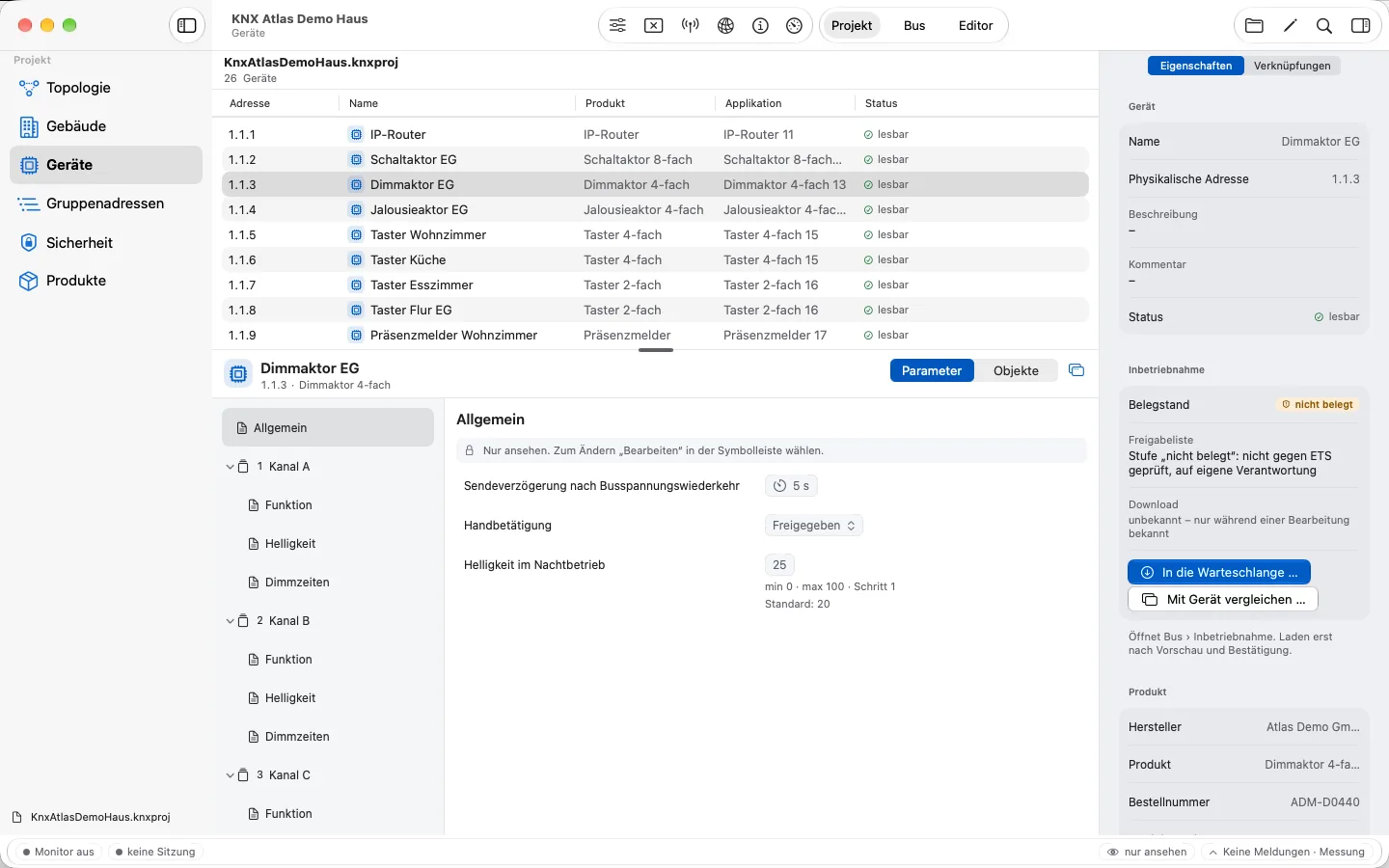

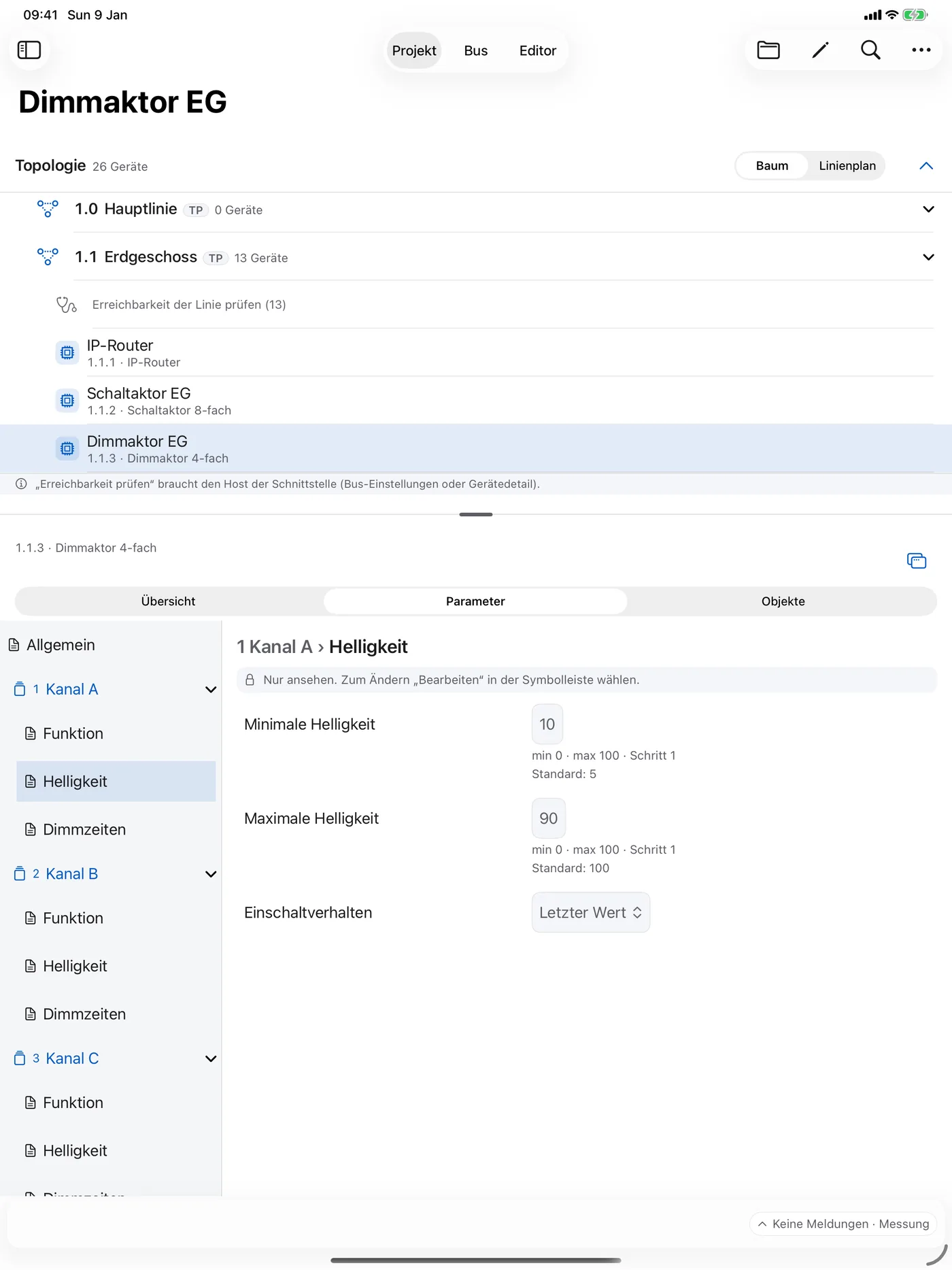

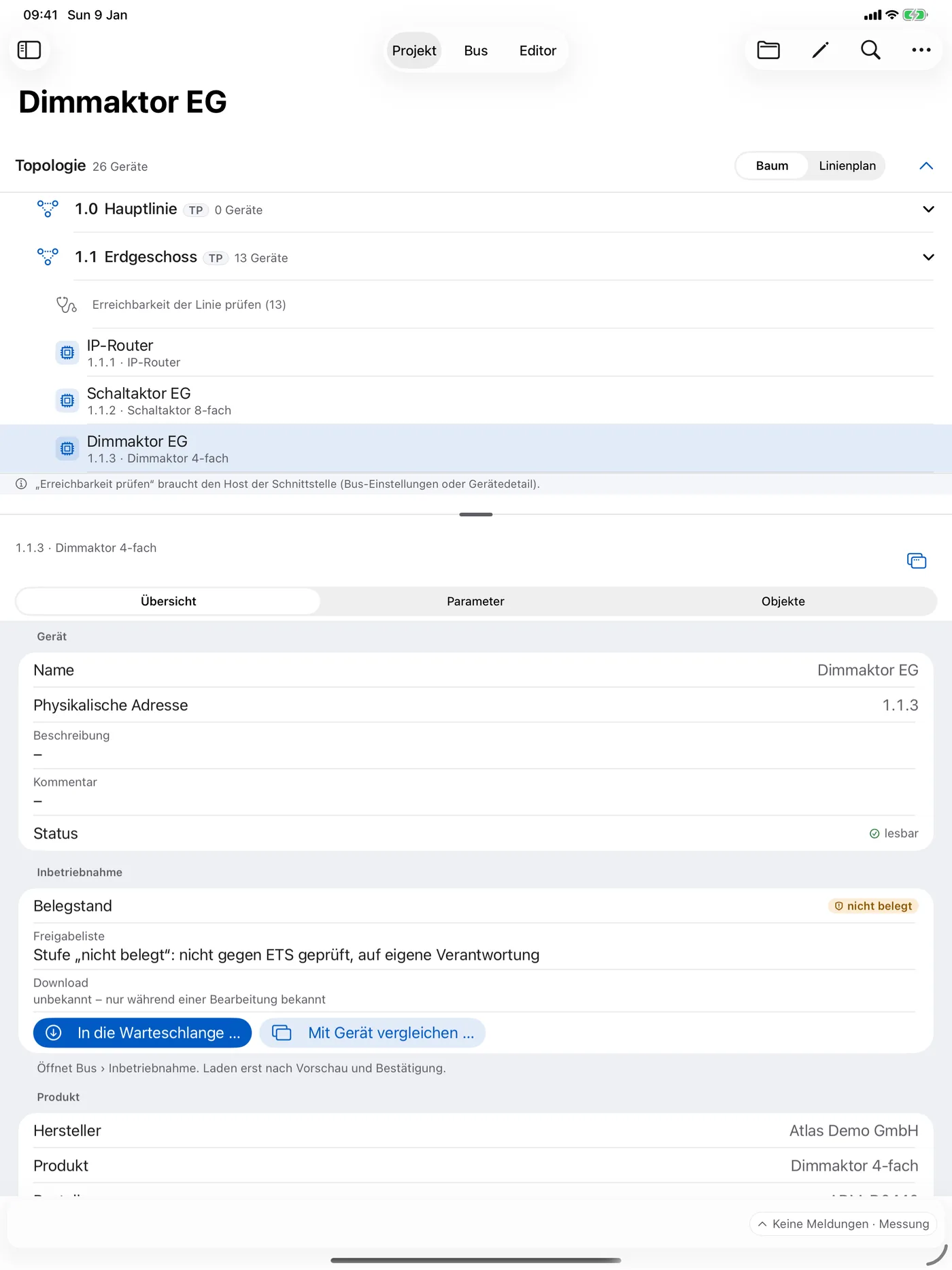

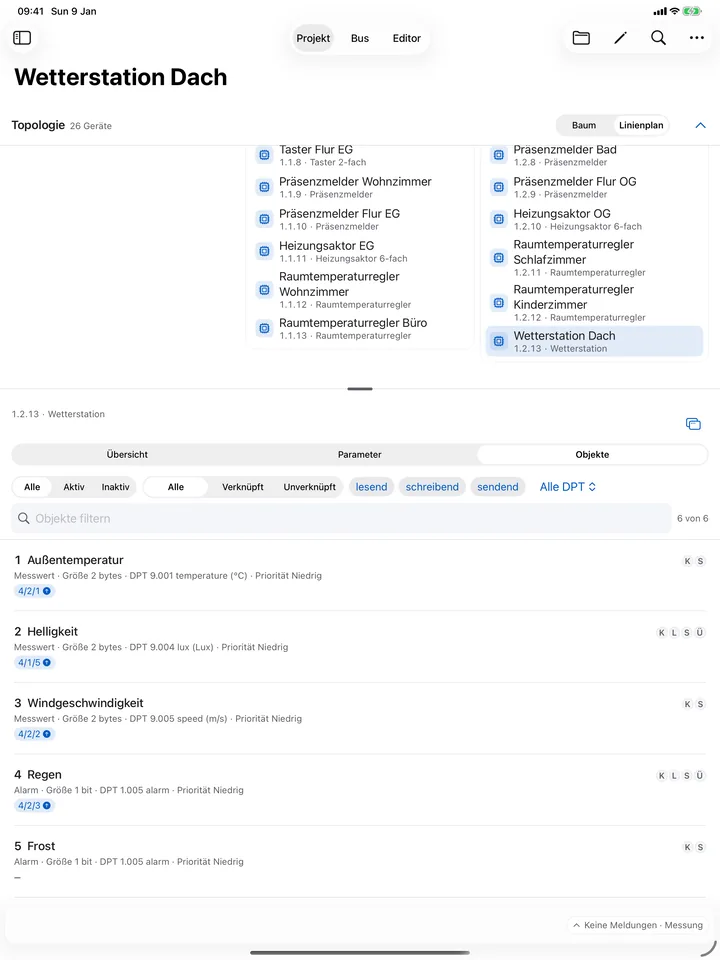

Geräte – Mac: Alle Geräte des Projekts mit Adresse, Produkt, Applikation und Status. Darunter öffnen sich Parameter und Objekte des ausgewählten Geräts.

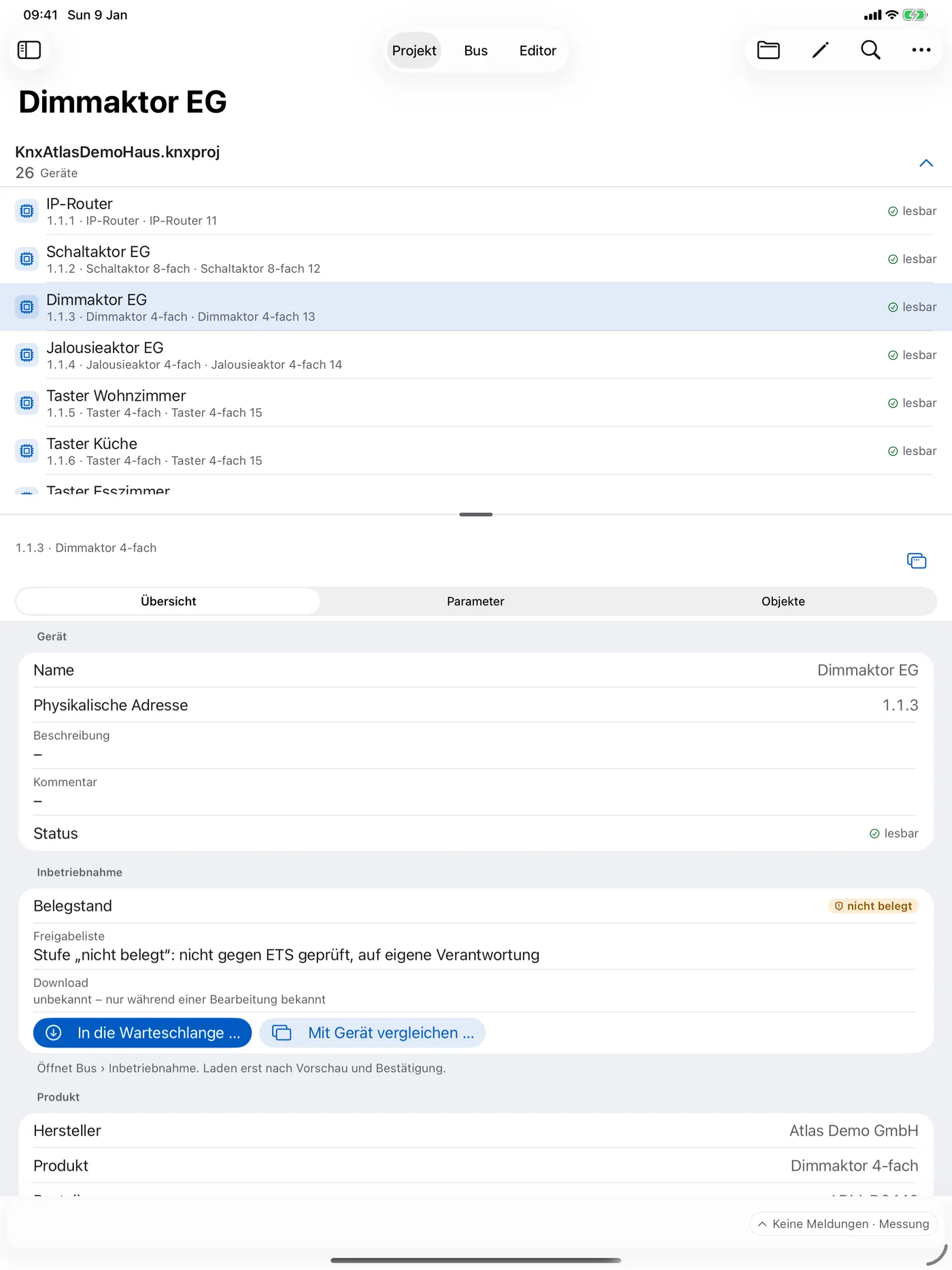

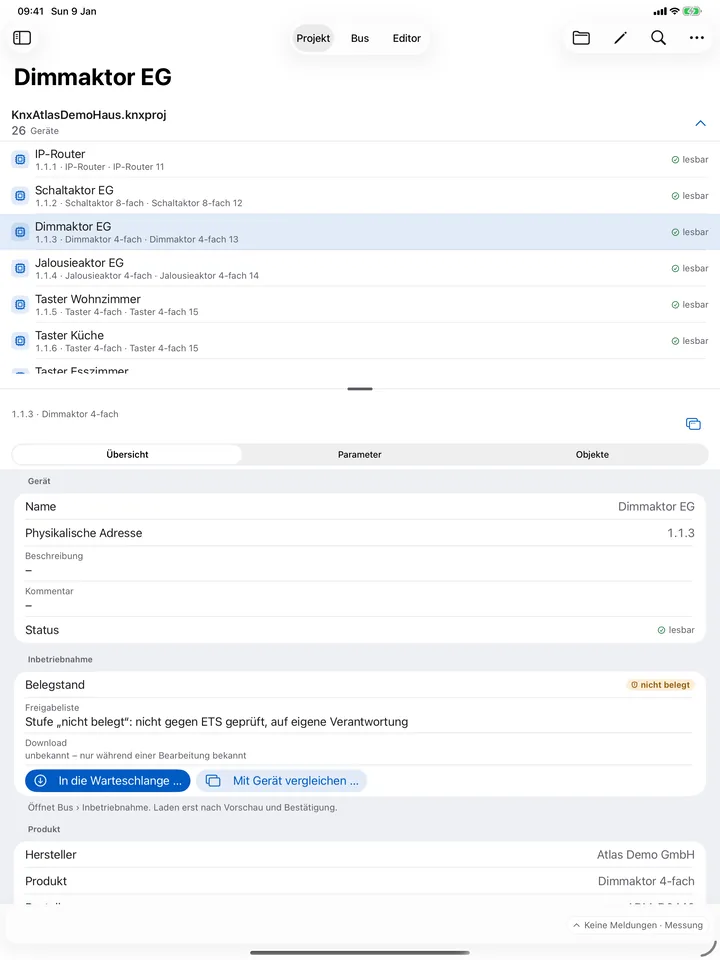

Geräte – iPad: Alle Geräte des Projekts mit Adresse, Produkt, Applikation und Status. Darunter öffnen sich Parameter und Objekte des ausgewählten Geräts.

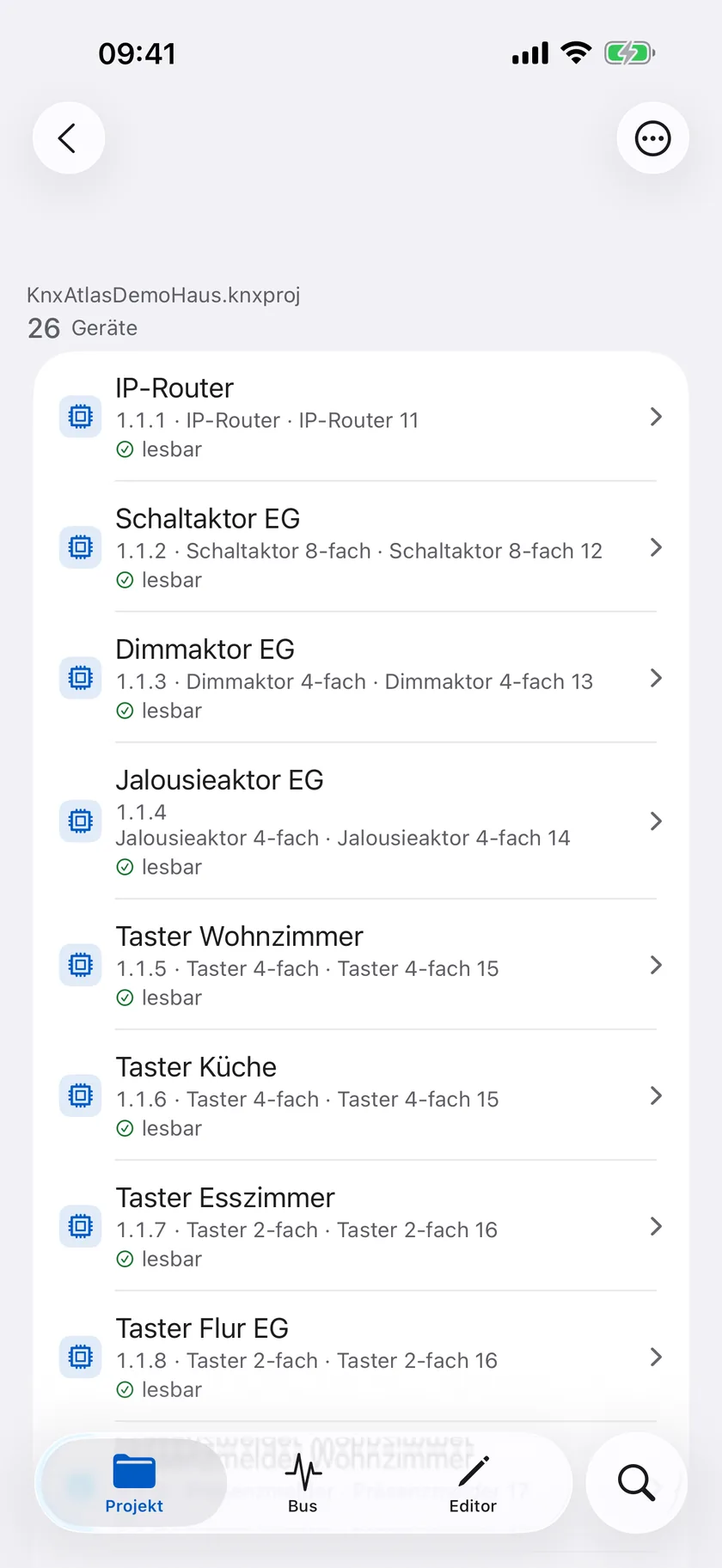

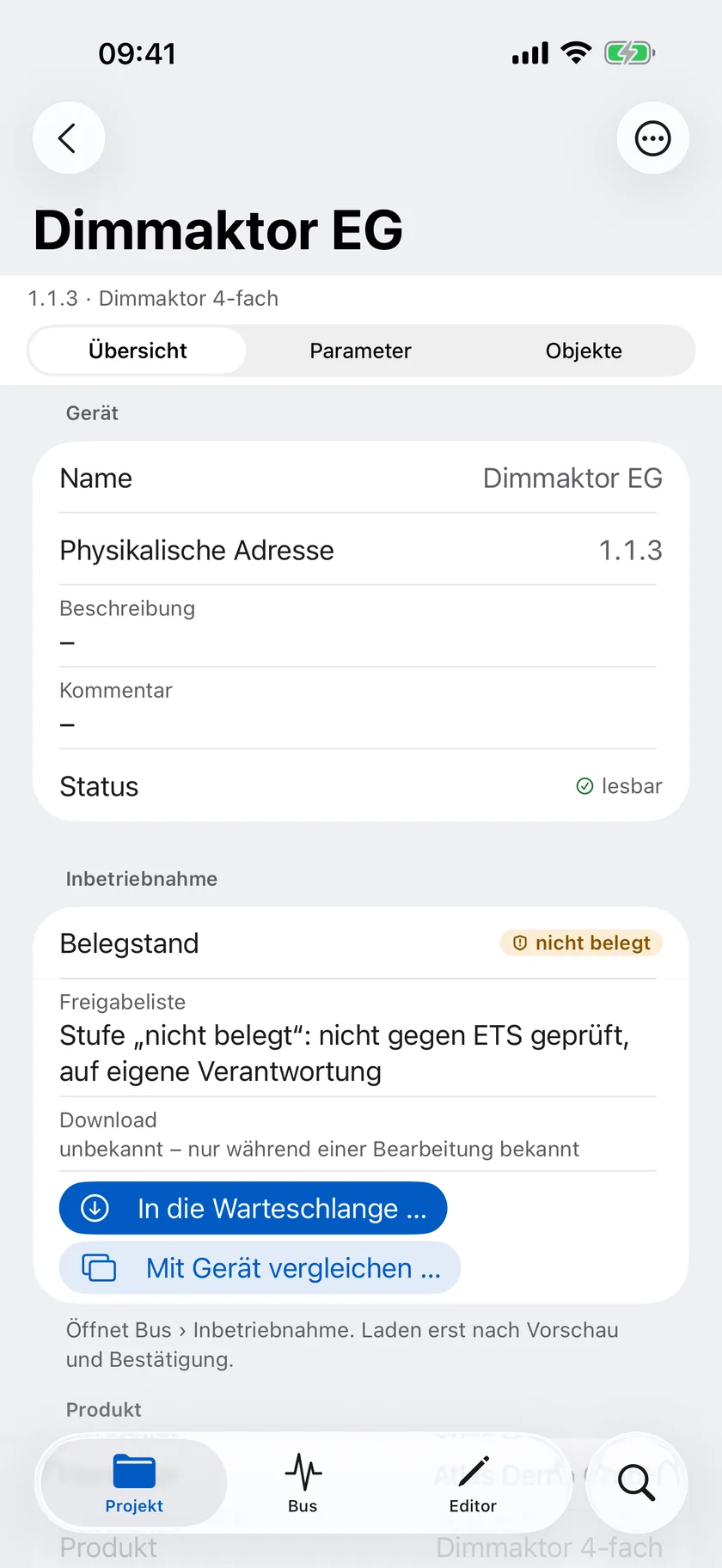

Geräte – iPhone: Alle Geräte des Projekts mit Adresse, Produkt, Applikation und Status. Darunter öffnen sich Parameter und Objekte des ausgewählten Geräts.

Geräte

Alle Geräte des Projekts mit Adresse, Produkt, Applikation und Status. Darunter öffnen sich Parameter und Objekte des ausgewählten Geräts.

Die Aufnahmen zeigen ein Demo-Projekt („KNX Atlas Demo Haus“), keine reale Anlage.

Arbeitsweise

Ein nachvollziehbarer Weg von der Datei zur Anlage.

  1. 1

    Öffnen oder anlegen

    Eine .knxproj-Datei öffnen – bei Bedarf mit Projektpasswort – oder ein neues Projekt beginnen.

  2. 2

    Verstehen

    Über Topologie, Gebäude, Gruppenadressen oder die Suche zum Gerät, zu seinen Parametern und Objekten.

  3. 3

    Ändern

    Im Editor gezielt ändern, die Wirkung prüfen und das Ergebnis als eigene Datei sichern.

  4. 4

    In Betrieb nehmen

    Vor Ort über KNXnet/IP verbinden, Adressen programmieren, Geräte laden, zurücklesen und vergleichen.

Prinzip

Nichts geht unbemerkt auf den Bus.

Wer an einer laufenden Anlage arbeitet, muss wissen, was gerade passiert. KNX Atlas trennt deshalb klar zwischen Ansehen, Bearbeiten und Senden – und verlangt für jede Aktion, die etwas in der Anlage verändert, eine ausdrückliche Bestätigung.

  • Ansehen verändert nichts

    Die Projektansicht ist schreibgeschützt. Geändert wird nur in einer bewusst gestarteten Editor-Sitzung.

  • Vorschau vor jedem Laden

    Vor einem Download zeigt die App Schritte, Wirkung und Dauer – und ab welchem Schritt das Gerät verändert ist.

  • Sicherung und Abgleich

    Vor dem Laden wird der Gerätespeicher gesichert, danach zurückgelesen und mit dem Projekt verglichen.

  • Ehrliche Berichte

    Bricht ein Vorgang ab, sagt der Bericht, ob das Gerät schon verändert wurde und welcher Weg zurückführt.

  • Das Original bleibt

    Bearbeitete Projekte werden als eigene Datei gesichert; die Ausgangsdatei wird nicht überschrieben.

  • Belegt oder eigene Verantwortung

    Gegen die ETS geprüfte Applikationen sind freigegeben. Andere lassen sich nur mit zusätzlicher Bestätigung laden.

Im Detail

Sechs Kapitel zu KNX Atlas.

Jedes Kapitel erklärt einen Arbeitsbereich mit seinen Möglichkeiten, Voraussetzungen und Grenzen.

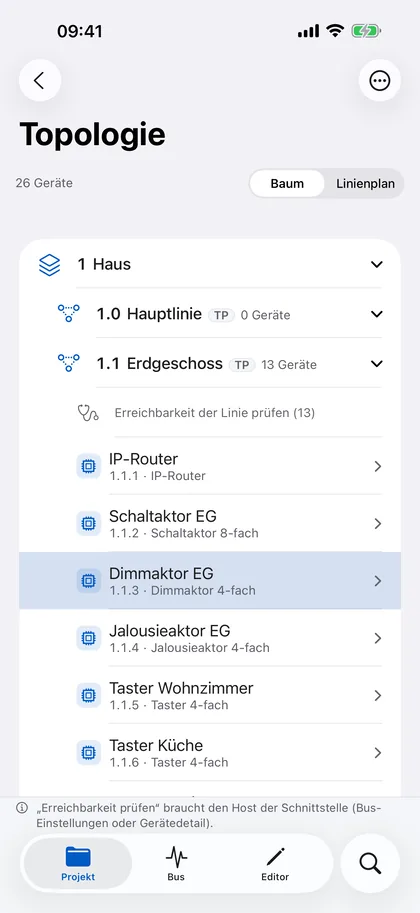

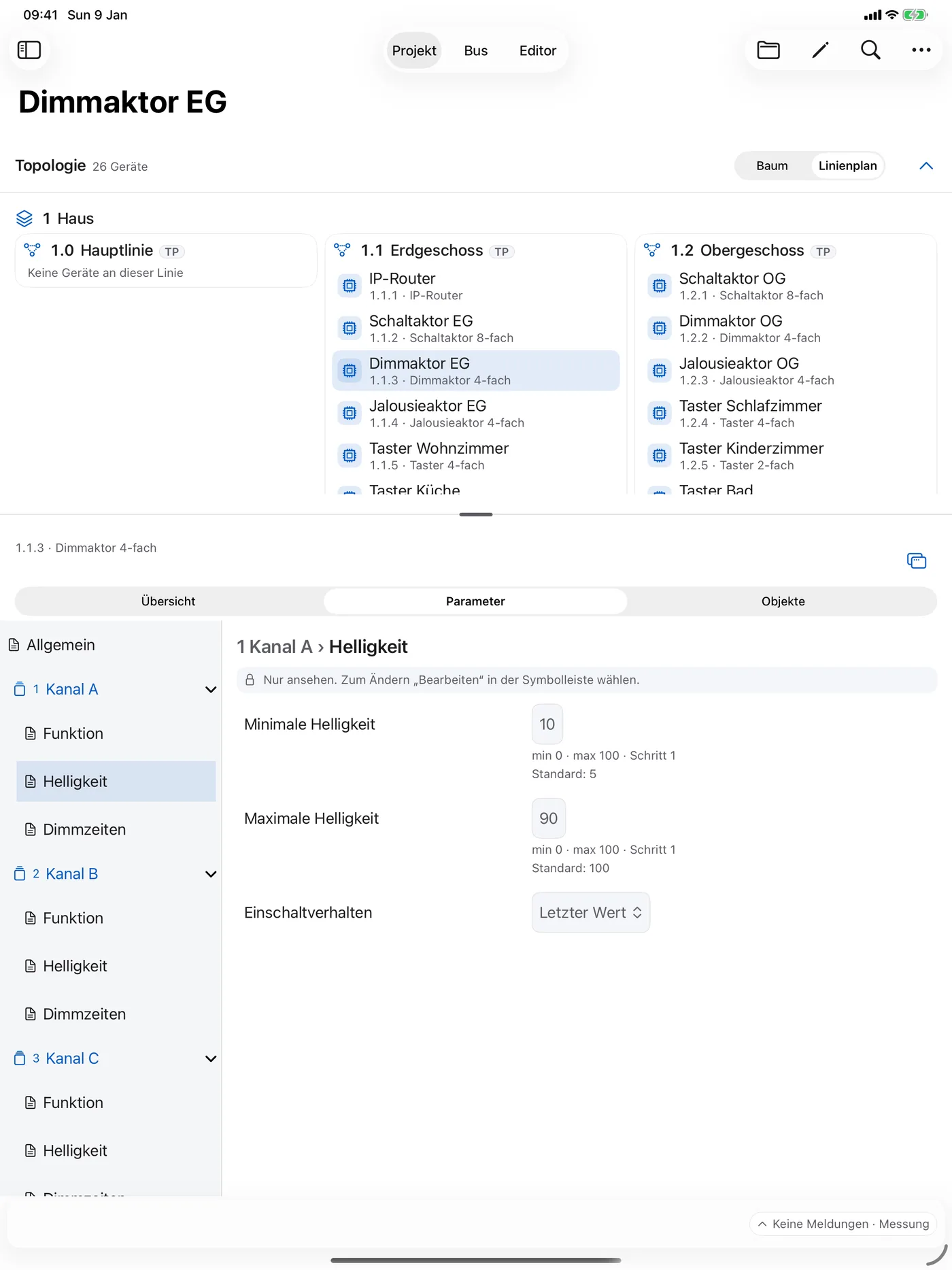

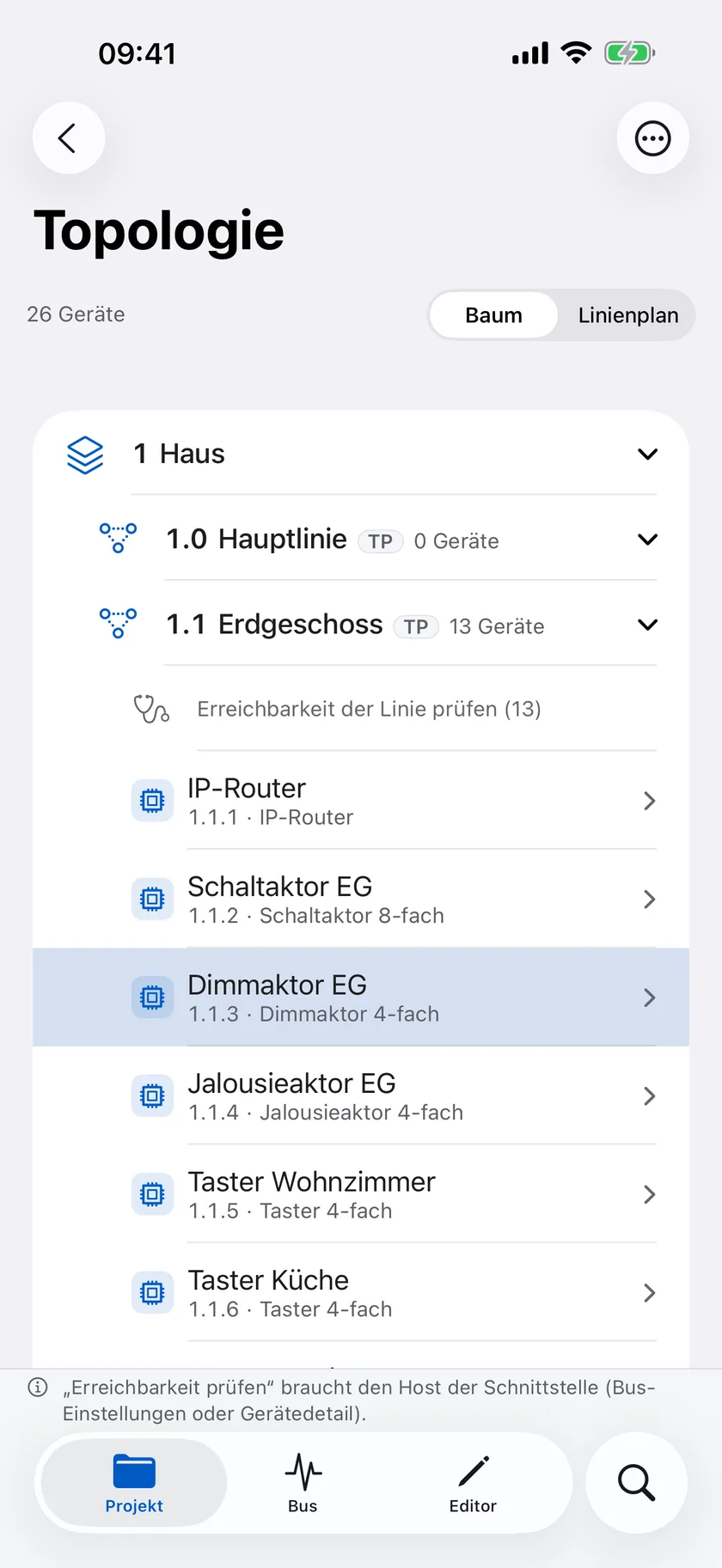

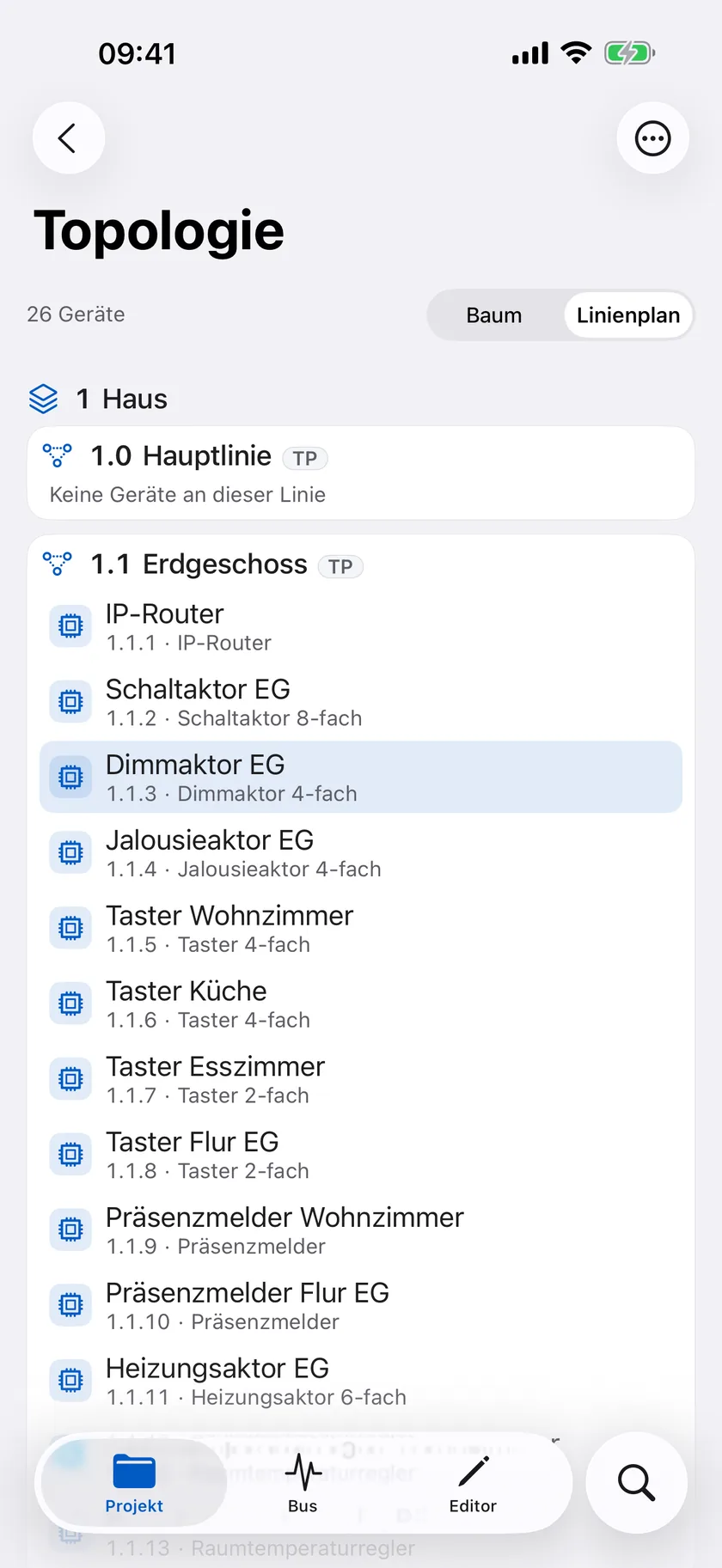

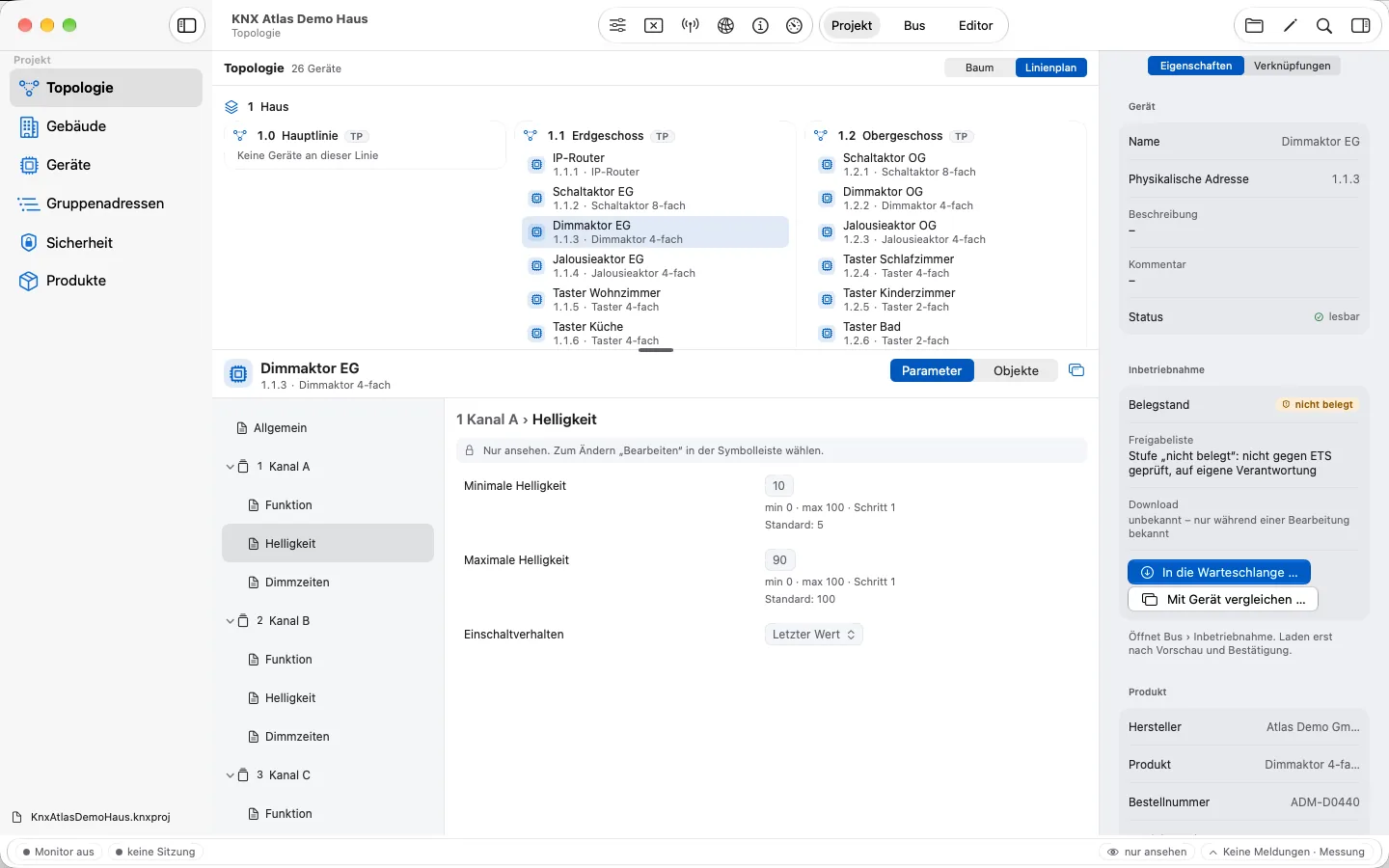

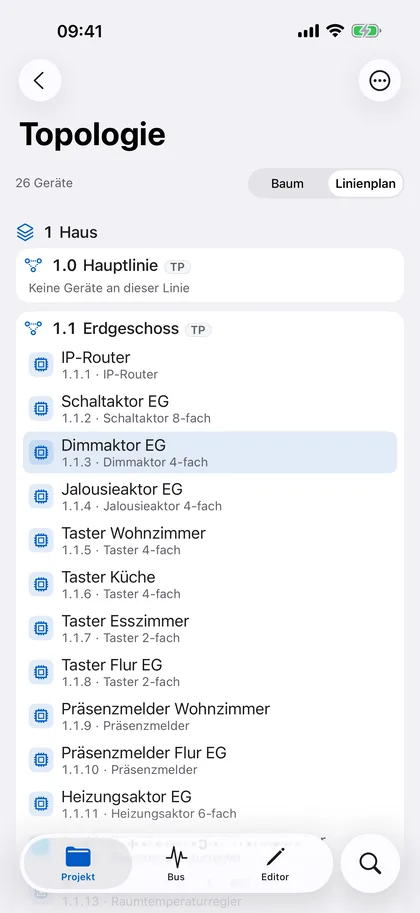

  1. 01Projekte erkundenTopologie, Linienplan, Gebäude, Geräte und Gruppenadressen sind verschiedene Zugänge zu demselben Projekt. KNX Atlas hält die Zusammenhänge greifbar, wenn du zwischen ihnen wechselst.Mehr erfahren
  2. 02Anlegen & bearbeitenEin neues Projekt anlegen, Geräte aus Produktdaten hinzufügen, Parameter und Verknüpfungen anpassen – und jede Änderung prüfen, bevor sie als eigene Datei gesichert wird.Mehr erfahren
  3. 03InbetriebnahmeKNX Atlas lädt Applikation, Parameter und Tabellen eines Geräts aus deinem Projekt – mit einer Vorschau vorher, einer Sicherung des Gerätespeichers und einem Abgleich danach. Dazu kommen das Programmieren physikalischer Adressen und der Teil-Download.Mehr erfahren
  4. 04Monitor & GruppenwerteTelegramme verfolgen, die Anzeige eingrenzen und wichtige Stellen markieren. Geräte auf Erreichbarkeit prüfen. Gruppenwerte lesen und – nach Bestätigung – gezielt schreiben.Mehr erfahren
  5. 05KNX SecureKNX Atlas zeigt, welche Secure-Informationen ein Projekt enthält und was einer Verbindung fehlt. KNX IP Secure und KNX Data Secure werden genau dort gekennzeichnet, wo sie für die Arbeit zählen.Mehr erfahren
  6. 06Kompatibilität & StatusGeräte, Projektdateien, Verbindungen und der aktuelle Entwicklungsstand – alles, was du vor dem Einsatz von KNX Atlas wissen solltest.Mehr erfahren

Plattformen

Eine App. Drei Geräte.

KNX Atlas ist eine native App, die sich an den jeweiligen Arbeitsplatz anpasst – vom Schreibtisch bis zum Verteilerschrank.

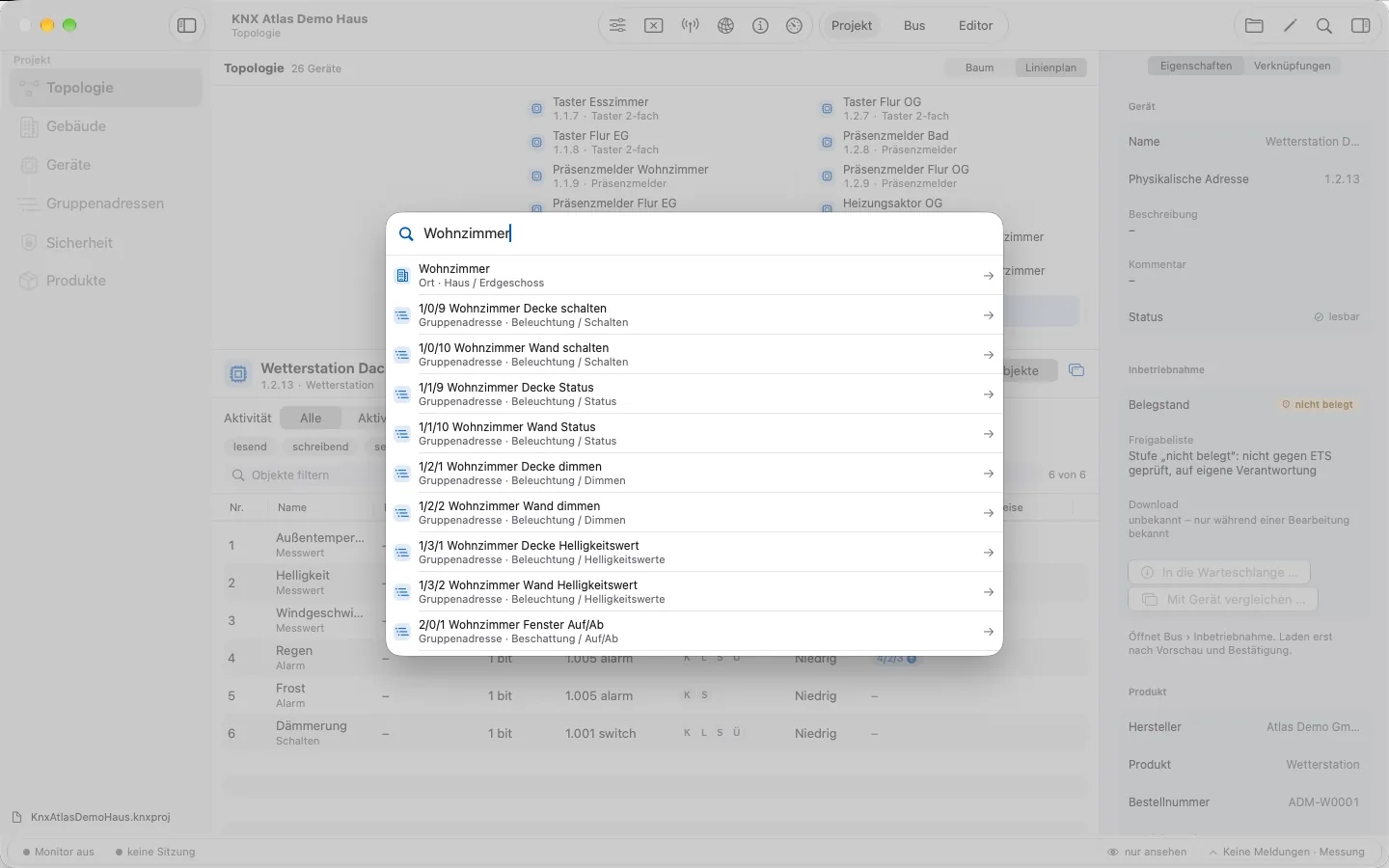

  • Mac: Seitenleiste, Arbeitsbereich und Geräteinspektor nebeneinander. Menübefehle, Tastaturkürzel und eine Suchpalette für die Arbeit am Schreibtisch.

    Mac

    Seitenleiste, Arbeitsbereich und Geräteinspektor nebeneinander. Menübefehle, Tastaturkürzel und eine Suchpalette für die Arbeit am Schreibtisch.

  • iPad: Die volle Projektansicht im Hoch- und Querformat – für den Rundgang durch die Anlage und die Inbetriebnahme vor Ort.

    iPad

    Die volle Projektansicht im Hoch- und Querformat – für den Rundgang durch die Anlage und die Inbetriebnahme vor Ort.

  • iPhone: Projekt, Bus und Editor als Tabs mit eigener Navigation – für den schnellen Blick auf ein Gerät oder eine Gruppenadresse.

    iPhone

    Projekt, Bus und Editor als Tabs mit eigener Navigation – für den schnellen Blick auf ein Gerät oder eine Gruppenadresse.

Voraussetzung: macOS 26, iPadOS 26 oder iOS 26.

Datenschutz

Deine Anlage bleibt auf deinem Gerät.

  • Lokale Verarbeitung

    Projektdateien werden in der App auf deinem Gerät gelesen und bearbeitet. Ein Projektserver ist nicht nötig.

  • Kein Konto, kein Tracking

    KNX Atlas braucht keine Anmeldung und enthält weder Analyse- noch Werbedienste.

  • Passwörter im Schlüsselbund

    Projektpasswörter werden nur auf Wunsch gemerkt – im Schlüsselbund des Geräts, gebunden an die Datei.

  • Online Catalog nur auf Anfrage

    Suchst du im KNX Online Catalog, gehen Suchbegriff und gewählte Produkte an den öffentlichen Katalogserver der KNX Association.

FAQ

Häufige Fragen

Wofür ist KNX Atlas gedacht?

KNX Atlas hilft dir, eine KNX-Anlage zu verstehen und an ihr zu arbeiten: Projekte ansehen und aufbauen, Parameter und Verknüpfungen bearbeiten, den Busverkehr untersuchen und Geräte in Betrieb nehmen. Die App richtet sich an Integratoren und technisch versierte Anlagenbesitzer, die dafür ihren Mac, ihr iPad oder ihr iPhone verwenden möchten.

Brauche ich Windows oder die ETS?

Für die beschriebenen Funktionen nicht – KNX Atlas läuft nativ auf Apple-Geräten. Eine Einschränkung betrifft den Weg zurück: Die ETS öffnet ein von KNX Atlas geschriebenes Projekt erst, nachdem es neu signiert wurde. Wenn ein Projekt später wieder in der ETS weitergeführt werden soll, plane diesen Schritt ein.

Welche Projektdateien werden unterstützt?

KNX Atlas arbeitet mit ETS6-Projektdateien (.knxproj), auch mit passwortgeschützten. Wie weit eine Datei angezeigt und bearbeitet werden kann, hängt von ihrem Format und den enthaltenen Produktdaten ab. Die App meldet im Kontext des betroffenen Geräts, wenn etwas nicht unterstützt wird.

Welche Verbindung zur Anlage wird benötigt?

Die Buswerkzeuge verwenden KNXnet/IP-Tunnelling über eine IP-Schnittstelle oder einen IP-Router mit Tunnelling-Funktion, auch mit KNX IP Secure. Die App sucht Schnittstellen im lokalen Netzwerk; Host und Port lassen sich auch manuell eintragen. USB-Schnittstellen und IP-Routing werden nicht unterstützt.

Kann ich mit KNX Atlas Geräte programmieren?

Ja. KNX Atlas programmiert physikalische Adressen und lädt Applikation, Parameter und Tabellen von Geräten aus deinem Projekt – mit Vorschau, Sicherung, Zurücklesen und Abgleich. Für unterstützte Profile ist auch ein Teil-Download der Gruppenkommunikation möglich. Welche Applikationen freigegeben sind, zeigt die App am jeweiligen Gerät.

Unterstützt KNX Atlas KNX Secure?

Ja. KNX IP Secure wird für Verbindungen, Monitor, Gruppenwerte und Downloads unterstützt, KNX Data Secure für die gesicherte Gruppenkommunikation. Data-Secure-Geräte lassen sich mit ihrem Gerätezertifikat (FDSK) laden – derzeit für ausgewählte, geprüfte Applikationen. Die nötigen Schlüssel stammen aus dem geöffneten Projekt.

Funktioniert die App ohne Internet?

Ja. Projektdateien kannst du ohne Internetverbindung ansehen und bearbeiten. Die Buswerkzeuge brauchen nur eine Verbindung zur KNX-Schnittstelle im lokalen Netzwerk. Internet ist lediglich für die Suche im KNX Online Catalog nötig.

Muss ich meine Projektdatei hochladen?

Nein. KNX Atlas verarbeitet das Projekt lokal auf deinem Gerät. Liegt die Datei in iCloud Drive oder bei einem anderen Dateianbieter, synchronisiert dieser sie unabhängig von KNX Atlas.

Kann ich zwischen Mac, iPad und iPhone wechseln?

Ja. Ein Projekt ist eine gewöhnliche Datei, die du zum Beispiel über iCloud Drive auf allen Geräten öffnen kannst. Gemerkte Projektpasswörter liegen im Schlüsselbund des jeweiligen Geräts; auf einem anderen Gerät kann deshalb eine erneute Eingabe nötig sein.

Wann erscheint KNX Atlas und was wird es kosten?

KNX Atlas befindet sich in Entwicklung und wird derzeit als Vorabversion erprobt. Veröffentlichungstermin, Preis und Bezugsweg stehen noch nicht fest. Wenn du informiert werden möchtest, schreib eine kurze E-Mail.

Kontakt

Interesse an KNX Atlas?

KNX Atlas ist noch nicht im App Store erhältlich. Wenn du über den Start informiert werden möchtest oder eine Frage zu einem konkreten Arbeitsablauf hast, schreib mir – bitte ohne Projektdateien oder Passwörter.
