Zurück in die ETS. Mit deiner eigenen ETS.

Warum es dieses Programm gibt

Die ETS prüft beim Import die Signatur einer Projektdatei. Ein von KNX Atlas geschriebenes Projekt lehnt sie mit „Projektdatei hat keine gültige Signatur“ ab.

Die Signatur verwendet einen Schlüssel, der Teil der ETS ist. KNX Atlas liest ihn nicht aus und verwendet ihn nicht. Deshalb übernimmt deine eigene ETS diesen Schritt: Sie importiert die Datei im Hintergrund in einen isolierten, temporären Projektspeicher und exportiert sie mit ihrem eigenen Exporter, der die Signaturen schreibt.

In fünf Schritten zurück

1. 1

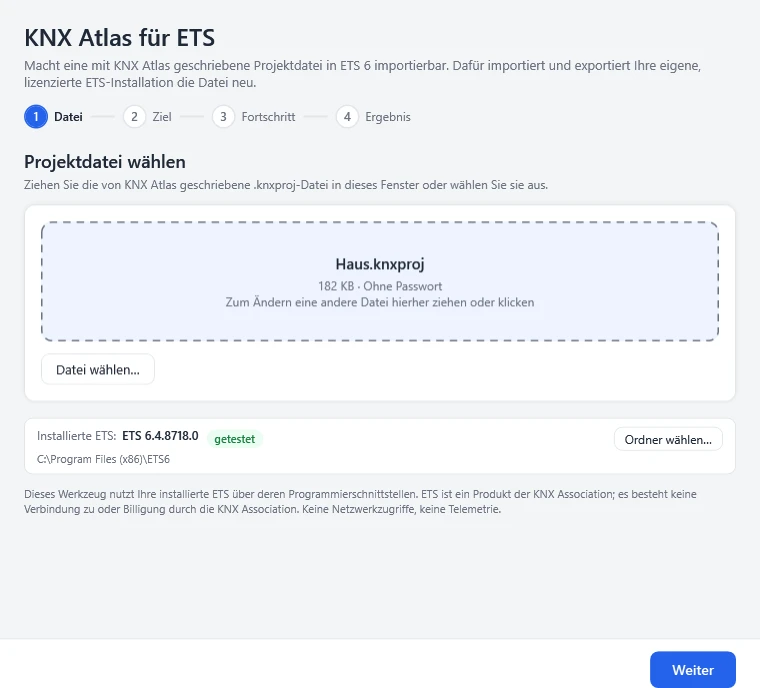

   Datei wählen

   Die .knxproj-Datei ins Fenster ziehen oder auswählen. Unten zeigt das Programm die gefundene ETS und ob ihre Version getestet ist.


2. 2

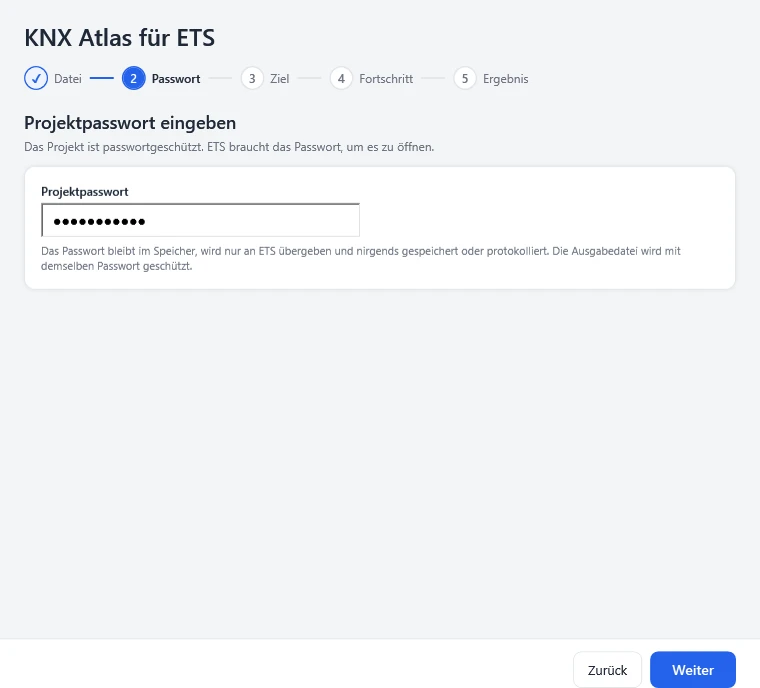

   Passwort eingeben

   Nur bei geschützten Projekten. Das Passwort geht nur im Speicher an die ETS; die neue Datei ist mit demselben Passwort geschützt.


3. 3

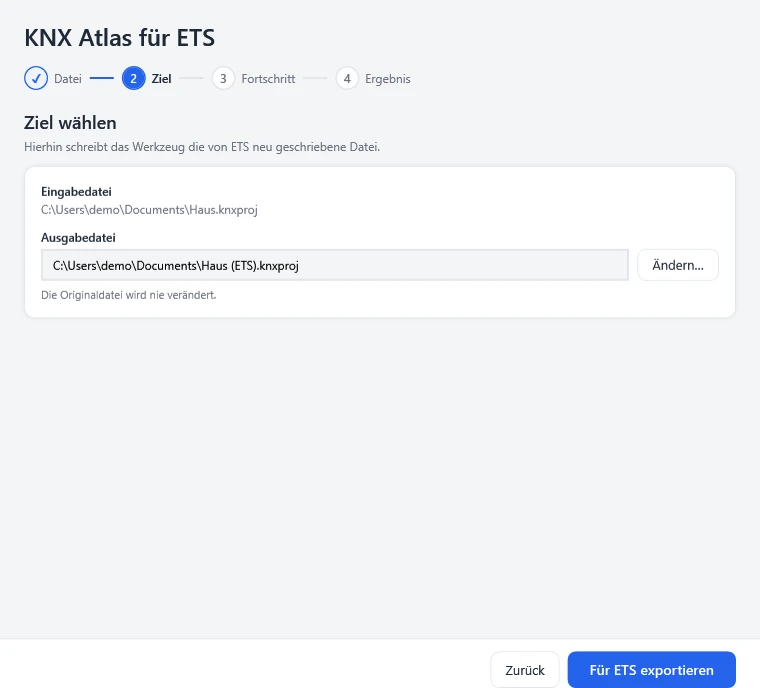

   Ziel festlegen

   Die neue Datei heißt „<Name> (ETS).knxproj“ und liegt neben dem Original. Eine vorhandene Datei wird nur nach deiner Bestätigung ersetzt.


4. 4

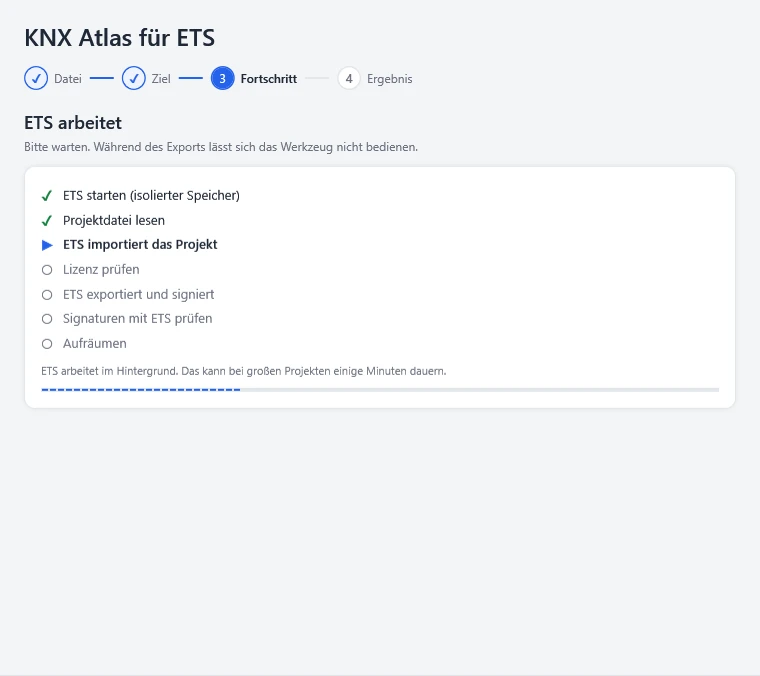

   Die ETS arbeiten lassen

   Die ETS importiert das Projekt, exportiert und signiert es, danach werden die Signaturen geprüft. Bei großen Projekten dauert das einige Minuten.


5. 5

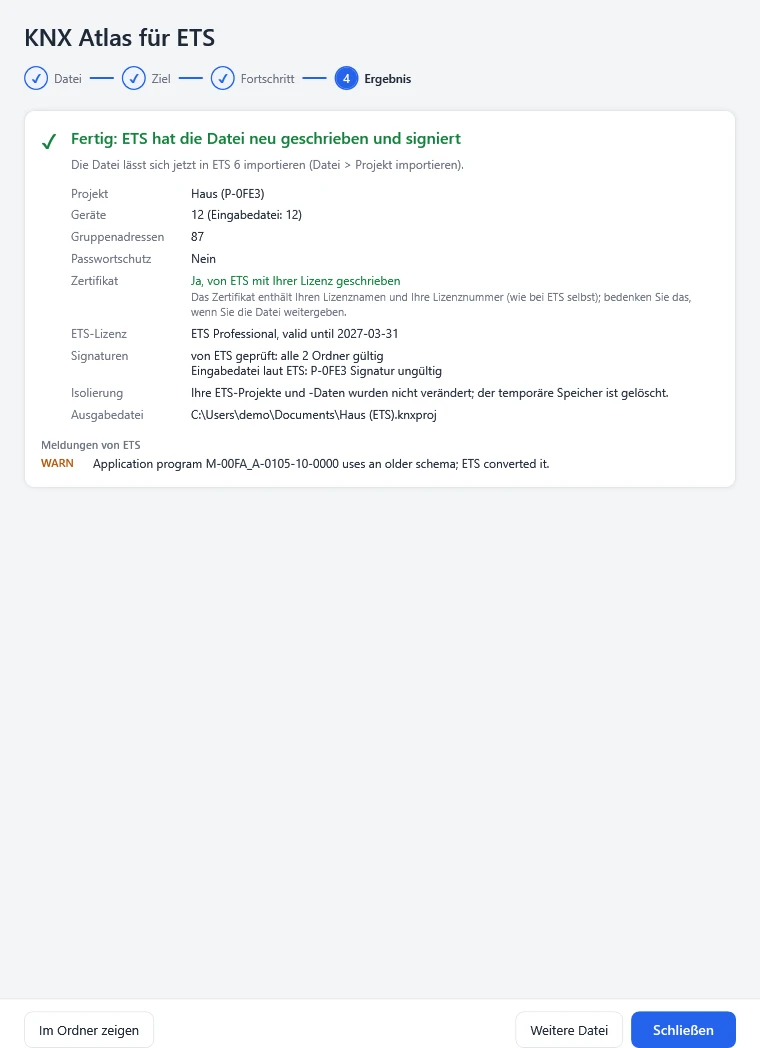

   Ergebnis prüfen und importieren

   Geräte, Zertifikat, Signaturprüfung und die Meldungen der ETS auf einen Blick. Danach importierst du die Datei in der ETS 6 über Datei › Projekt importieren.



Die Abbildungen zeigen das Programmfenster mit Demodaten.

Was es tut – und was nicht

Zertifikat und Lizenz

Die ETS schreibt ein Zertifikat in die Datei, wenn ihr Exporter eine Lizenz erhält. Das Programm wählt sie wie der Export der ETS selbst. Starte die ETS 6 vorher einmal, damit sie deine Lizenz sicher findet.

Ohne Zertifikat importiert eine ETS ohne Support-Lizenz höchstens fünf Geräte der Datei – das Ergebnisfenster sagt es deutlich. Ein Projekt mit mehr Geräten, als deine Lizenz pro Projekt erlaubt, wird abgelehnt, so wie die ETS es selbst nicht öffnen würde.

Wann das Programm nichts schreibt

Hat die ETS beim Import Geräte verworfen, fehlt der Topologie die Backbone- oder Hauptlinie oder lehnt die ETS das Passwort ab, entsteht keine Ausgabedatei. Das Programm erklärt den Grund und führt zurück zum passenden Schritt.

Die Datei, die herauskommt, enthält denselben Projektinhalt, ist aber nicht Byte für Byte gleich: Die ETS schreibt sie mit ihrem eigenen Serialisierer und legt wie bei jedem Export die benötigten Stamm- und Produktdaten bei.

Auch auf der Kommandozeile

Dieselbe Funktion steht für Skripte zur Verfügung. Das Passwort wird nur aus einer Umgebungsvariablen gelesen, nie aus der Befehlszeile. Der Rückgabecode 0 bedeutet: geschrieben und von der ETS-Signaturprüfung akzeptiert.

KnxAtlasEtsExport.exe --input Haus.knxproj [--output "Haus (ETS).knxproj"]
                      [--password-env NAME] [--result-file ergebnis.json]
KnxAtlasEtsExport.exe --detect-ets
